共模抑制比檢定裝置

1、原理

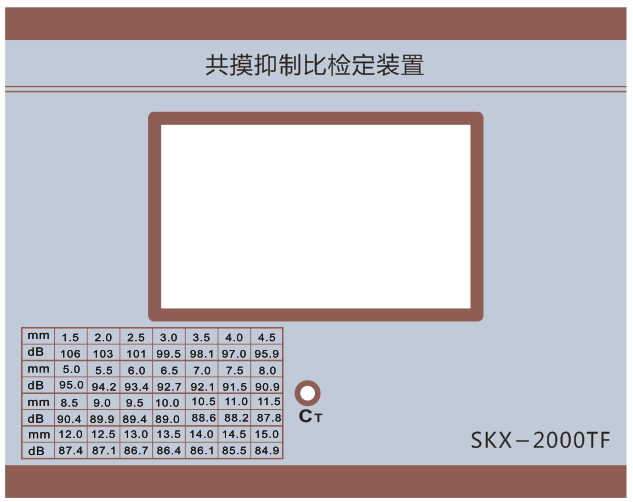

共模抑制比檢定裝置原理圖如下圖所示：

G為一個正弦信信號源，頻率50Hz，有效值20V，

V為共模電壓表，

C1為100pF電容

CT為0-200pF電容

①  將共模電壓表和檢心電圖機置于金屬板上，金屬板接地。

②  開機后預熱5分鐘，待共模電壓表穩定后，調節CT,使其顯示10±0.3V。

③  連接被檢心電圖機，設置靈敏度10mm/mV，記錄速度25mm/s。

④  通過按鍵依次選擇導聯，分別測量描計記波形幅度，取其最大者H_C.

共模抑制比CMRR按下式計算：CMRR=20lg(2.83*10⁴*H₀/H_C)(dB), 式中H0=10mm

或者查找對應表格計算共模抑制比。
