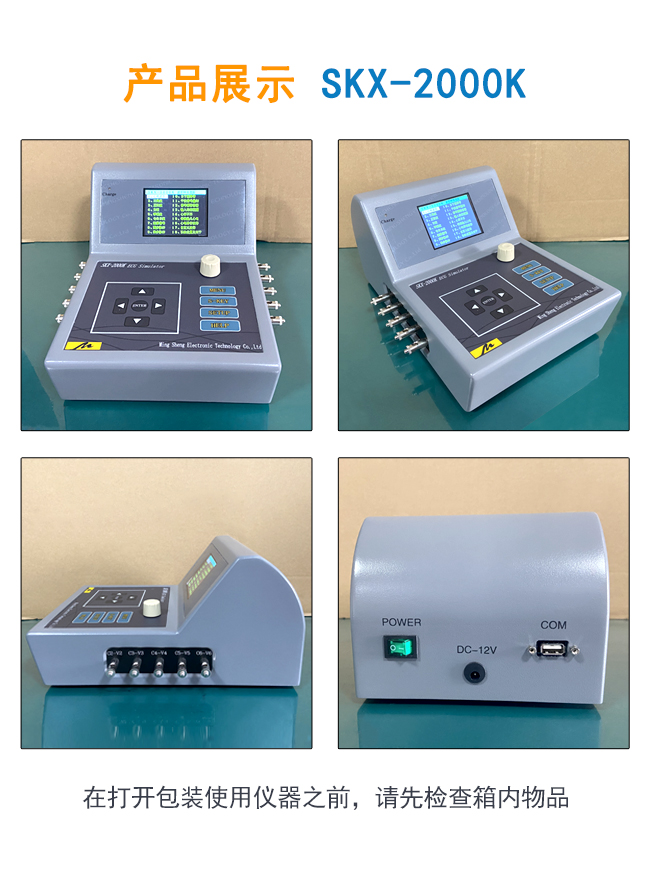

SKX-2000K心電信號模擬儀是徐州銘昇公司專業開發的一款用于心電類產品開發及檢測的信號模擬工具，由于其可以產生多種人體心電級的信號，
是開發心電類產品的必備首選工具，其具有寬廣的信號幅度范圍，可以模擬出多種幅度、頻率的心電類信號，是開發心電類產品的重要工具。本模擬儀同
時具有心電類產品的檢測功能，用于檢測心電類產品的各項參數指標是否可以到達國家標準要求，后續章節將詳細介紹檢測過程中的各種信號的設置等。
本模擬儀同時具有與計算機通信功能，通過計算機下載到MIT-HIB ECG 數據庫中的幾十種心電數據，通過模擬儀生成波形信號提供給心電類產品進行開
發或者測試。
尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）
名稱 | 長 | 寬 | 高 |
機器尺寸 | 25 | 19.6 | 12.5 |
小號皮箱尺寸 | 30 | 23.9 | 18.9 |
紙箱尺寸 | 32.5 | 31.8 | 31 |
總重量（機器、皮箱、紙箱）：3.9公斤 | |||
SKX-2000K特點如下：
★ 采用10個萬用心電接頭，可以方便快捷連接監護儀、心電圖機等心電類產品導聯線。
★ 內置4節18650大容量鋰電池，電源管理模塊，在使用過程中保證電源穩定、低干擾的輸出。外置12V直流電源充電器。
★ 采用菜單式操作，參數更改簡單、方便、快捷，方便用戶設置。
★ 采用2.8英寸色彩液晶顯示屏，顯示菜單內容及描繪模擬產生的各種波形，給用戶直觀的觀察模擬儀產生的各種信號。
★ 簡單的按鍵操作，菜單管理，使用簡單方便，更加提供了快捷按鍵，在開發過程中可以一鍵生成快捷波形。
★ 內置全中文的波形設置說明，輕松了解波形設置及參數選擇。
★ 可以選配編碼器操作，全部功能操作一個編碼器就可以全部完成。
★ 通過改變顯示的導聯，可以在屏幕上觀察到各個導聯產生的波形。
SKX-2000K功能如下：
◆ 心電波形
◆ 三角波
◆ 正弦波
◆ 方波
◆ 呼吸波
◆ QRS波
◆ 起搏信號
◆ 同步脈沖
◆ 異步脈沖
◆ ST段異常
◆ 干擾信號疊加
◆ 信號漂移容差
◆ 輸入動態范圍
◆ 心率不齊
◆ 母親胎兒心電
◆ 心電異常波形
◆ 自定義波形
SKX-2000K 按鍵定義說明
SKX-2000K的主要操作使用↑上、↓下、←左、→右、和ENTER（確認）鍵進行軟件操作如果配備了編碼器，則所有的操作可以通過編碼器進行操作，編
碼器有3種按鍵狀態，左轉，右轉，回車按鍵（代表確認）。
當選擇某一項菜單后，可以使用確認鍵進行確認選擇，在選擇狀態下，可以使用左、右進行數值更改。
SETUP：菜單設置快捷鍵。
HELP：幫助鍵，在某一波形界面中打開幫助說明。
S-KEY：某一波形快捷鍵，在菜單中設置快捷鍵為波形代碼，比如選擇2，則此鍵代表為波形2，三角波的快捷方式按鍵。
MENU：菜單鍵，在任何界面中，選擇此按鍵將進入菜單設置界面。
SKX-2000K分為SKX-2000KⅠ、SKX-2000KⅡ、SKX-2000KⅢ共三種機型，分別具有不同的功能，通過選擇不同的模塊，可以產生不同的波形，
其列表如下：
型號 | 波形代碼 | 備注 |
SKX-2000K I | 1、2、3、4、5、6、7、8、11、12、13、14 | |
SKX-2000K II | 1、2、3、4、5、6、7、8、11、12、13、14 可以選配以下波形中的一種或多種： 偏置電壓、9、10、15、16、17 | 偏置電壓模塊： ST段異常模塊： 異步脈沖模塊： 母親胎兒心電波模塊： 心電異常波形模塊： 自定義波形模塊： 在基本型的價格基礎上增加選配模塊 價格為SKX-2000K II的價格 |
SKX-2000K III | 全部波形1-17 |
波形介紹：
請注意：波形幅度的定義為RA-LL（Ⅱ）的波形幅度，幅度定量輸出為RA-LL端，如果定標Ⅱ時，請將采樣導聯RA、LA、LL對應連接儀器；如果定標Ⅰ
時，請將采樣導聯LA連接至儀器RA，LL對應連接，RA連接至儀器LA端；如果定標C（V）時，請將采樣導聯RA、LA、LL短接至一起后連接儀器的LL端，
然后將采樣導聯C連接至儀器RA端。
波形類型 | 項目 | 參數 |
心電波形 | 心率 | 心率范圍：10 bpm-200 bpm |
幅度 | 幅度范圍：1 mV | |
步長 | 1.0mV | |
三角波 | 心率 | 心率范圍：10 bpm-350 bpm |
幅度 | 幅度范圍：0.2mV - 5mV | |
步長 | 0.01、0.05、0.1、1 | |
方向 | 上、下兩個方向 | |
寬度 | 寬度范圍：1 ms-220 ms | |
正弦波 | 頻率 | 頻率范圍：1 Hz-200 Hz（內含0.67 Hz） |
幅度 | 幅度范圍：0.1mV - 10mV | |
步長 | 0.01、0.05、0.1、1 | |
偏置電壓 | -700mV-+700mV | |
方波 | 頻率 | 頻率范圍：0.1Hz-10 Hz |
幅度 | 幅度范圍：0mV - 4mV | |
步長 | 0.01、0.05、0.1、1 | |
呼吸波 | 心率 | 心率范圍：60 bpm |
呼吸率 | 心率范圍：5 bpm-120 Rbpm | |
幅度 | 幅度范圍：0mV - 120mV | |
基本阻抗 | 0.5K、1 K、2 K、3 K | |
QRS波 | 心率 | 心率范圍：10 bpm-250 bpm |
幅度 | 幅度范圍：0.1mV - 5mV | |
步長 | 0.01、0.05、0.1、1 | |
寬度 | 寬度范圍：10 ms-200 ms | |
T波幅度 | 幅度范圍：0mV - 2mV | |
起搏信號 | 心率 | 心率范圍：10 bpm-350 bpm |
幅度 | 幅度范圍：0.3mV - 5mV | |
步長 | 0.01、0.05、0.1、1 | |
方向 | 上、下兩個方向 | |
寬度 | 0. 1、0.5、1、2 | |
類型 | 單、雙脈沖 | |
同步脈沖 | 心率 | 心率范圍：30 bpm-120 bpm |
幅度 | 幅度范圍：1mV - 700mV有8個選項可選 | |
類型 | 單、雙脈沖 | |
方向 | 上、下兩個方向 | |
寬度 | 0. 1、0.5、1、2 | |
異步脈沖 | 心率 | 心率范圍：30 bpm-120 bpm |
幅度 | 幅度范圍：1mV - 700mV有8個選項可選 | |
類型 | 單、雙脈沖 | |
方向 | 上、下兩個方向 | |
寬度 | 0. 1、0.5、1、2 | |
頻率 | 頻率范圍：30 Hz-200 Hz | |
ST段異常 | 心率 | 心率范圍：30 bpm-120 bpm |
幅度 | 幅度范圍：1mV - 5mV | |
ST | -0.9 - ﹢0.9mV | |
步長 | 0.01、0.05、0.1、1 | |
干擾信號疊加 | 心率 | 心率范圍：30 bpm-120 bpm |
幅度 | 幅度范圍：0.5mV - 4mV | |
步長 | 0.01、0.05、0.1、1 | |
工頻電壓幅度 | 幅度范圍：50mV - 500mV | |
頻率 | 頻率范圍：0.01Hz-60 Hz | |
信號漂移容差 | 心率 | 心率范圍：10 bpm-350 bpm |
幅度 | 幅度范圍：0.5mV - 4mV | |
步長 | 0.01、0.05、0.1、1 | |
三角波幅度 | 幅度范圍：0 mV - 10mV | |
頻率 | 頻率范圍：0 Hz-1 Hz | |
輸入動態范圍 | 頻率 | 心率范圍：10 bpm-350 bpm |
幅度 | 幅度范圍：1mV - 12mV | |
類型 | Wave | |
幅度 | 幅度范圍：0mV - 700mV | |
心率不齊 | 二聯率 | 心率為80，或者心率為40 |
緩變二聯率 | 心率為60，或者心率為30 | |
快變二聯率 | 計算所有的波，心率為120 | |
雙向收縮 | 心率為90，或者心率為45 | |
母親胎兒心電 | 母親心率 | 心率范圍：10 bpm-250 bpm |
幅度 | 幅度范圍：0.2mV - 5mV | |
胎兒心率 | 心率范圍：60 bpm-240 bpm | |
幅度 | 幅度范圍：0.05mV-1mV | |
心電異常波形 | 異常波的波形類型 | 粗糙型心房顫動 |
精細型心房顫動 | ||
心房撲動 | ||
竇性心律不齊 | ||
心跳丟失 | ||
房性心動過速 | ||
結性心律 | ||
室上性心動過速 | ||
房性期前收縮 | ||
結性期前收縮 | ||
室性期前收縮 類型1 | ||
室性期前收縮 類型2 | ||
室性期前收縮 類型3 | ||
室性期前收縮 類型4 | ||
室性期前收縮 類型5 | ||
室性期前收縮 類型6 | ||
多病灶室性期前收縮 | ||
每分鐘5個室性期前收縮 | ||
每分鐘11個室性期前收縮 | ||
每分鐘24個室性期前收縮 | ||
頻繁多病灶室性期前收縮 | ||
BGM 室早二聯率 | ||
TGM 室早三聯律· | ||
成對室性期前收縮 | ||
連續5個室性期前收縮 | ||
連續11個室性期前收縮 | ||
室性心動過速 | ||
粗糙型心室顫動 | ||
精細型心室顫動 | ||
停博 | ||
第一級心傳導阻滯 | ||
第二級心傳導阻滯 | ||
第三級心傳導阻滯 | ||
右束枝傳導阻滯 | ||
左束枝傳導阻滯 | ||
呼吸性竇性心率不齊 | ||
竇性心動過緩及心率不齊 | ||
周期 | 時間范圍：5秒 –100 秒 | |
自定義波形 | 計算機下載波形 | |
自定義波形可以把MIT-BIH、AHA、NST、CU、室顫等ECG數據庫中的文件存儲到U盤，模擬儀讀取U盤文件并還原ECG信號；支持用戶定義ECG波
形文件，并存儲到U盤進行回放（規定的數據格式）。
說明書下載地址：SKX-2000K操作手冊
